Titreşim yalıtımı teknik rehberi
Kaynak izolasyonu nedir?
Kaynak izolasyonu, titreşim üreten makine veya ekipmanı taşıyıcı yapıdan kontrollü bir esneklikle ayırır. Amaç makineyi yalnızca yumuşak bir malzemenin üzerine koymak değil, çalışma frekansı ile sistemin doğal frekansı arasında güvenli bir ayrım oluşturmaktır.
Titreşim neden kaynağında kontrol edilmelidir?
Jeneratör, pompa, kompresör, fan, chiller ve üretim makineleri çalışırken periyodik veya değişken mekanik kuvvetler üretir. Ekipman gövdesi taşıyıcı döşemeye rijit bağlandığında bu enerji kolon, kiriş, duvar, boru ve kanallar üzerinden uzak hacimlere taşınabilir. Başka bir katta duyulan uğultu veya hissedilen titreşim bu nedenle kaynağın hemen yanında olduğundan daha rahatsız edici olabilir.
Kaynağa yapılan doğru müdahale, enerji yapıya girmeden önce aktarımı sınırlar. Alıcı odada sonradan yapılacak kaplama veya akustik sünger uygulaması yapı kaynaklı titreşimi kesmez. Bu yüzden ilk tercih, mümkün olduğunda makine ayağı ile yapı arasındaki bağlantıyı mühendislik hesabına uygun biçimde düzenlemektir.
Doğru izolatör seçimi hangi verilere bağlıdır?
İzolatör seçimi yalnız toplam makine ağırlığına göre yapılamaz. Ağırlığın ayaklara dağılımı, ekipmanın çalışma ve kalkış devirleri, kuvvetin yönü, ağırlık merkezi, kaide rijitliği ve döşemenin taşıma kapasitesi birlikte bilinmelidir. Aynı ağırlıktaki iki makine farklı çalışma frekansları nedeniyle farklı yay veya elastomer gerektirebilir.
- Statik yük: Her izolatörün taşıdığı gerçek düşey yük ve beklenen sehim.
- Uyarım frekansı: Motor devri, fan kanadı geçişi veya tekrarlı darbenin baskın frekansı.
- Doğal frekans: Makine, kaide ve izolatörden oluşan sistemin salınım karakteri.
- Çevre bağlantıları: Boru, kanal, egzoz, kablo tavası ve ankrajların oluşturabileceği titreşim köprüleri.
Elastomer mi, yay mı?
Kauçuk ve elastomer izolatörler kompakt, dayanıklı ve sönümleme kabiliyeti yüksek çözümlerdir. Orta ve yüksek çalışma frekanslı, sınırlı sehim gerektiren ekipmanlarda sık kullanılır. Yaylı izolatörler ise daha düşük doğal frekans sağlayabildiği için düşük devirli veya yüksek izolasyon hedefli makinelerde avantajlıdır. Ancak yay sisteminde yatay kararlılık, sehim, korozyon, sismik sınırlandırma ve bakım koşulları ayrıca çözülmelidir.

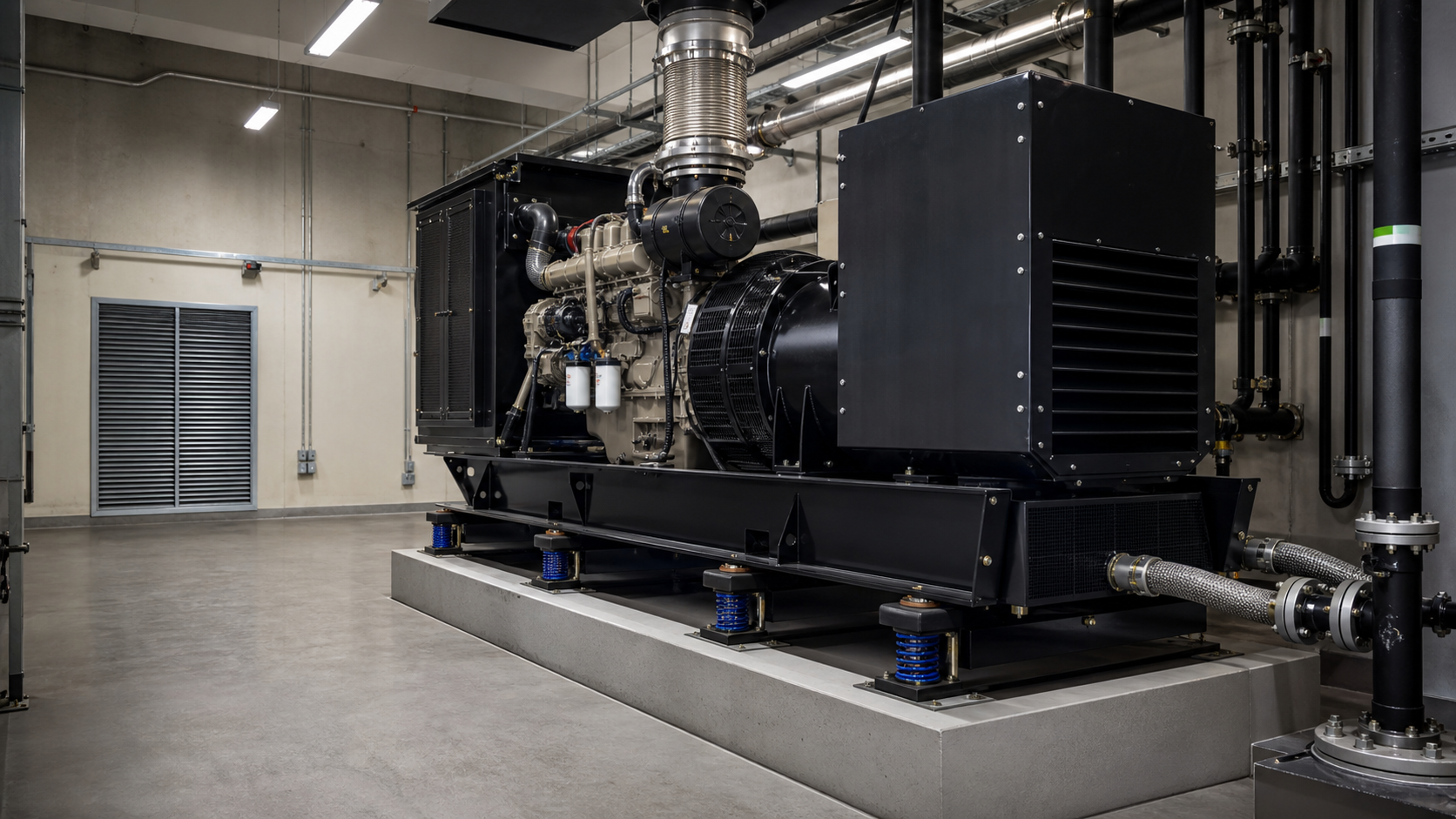

Atalet kaidesi, makineyi daha rijit ve dengeli bir platform üzerinde toplar. Ağırlık merkezini düzenler, kuvvetleri izolatörlere daha kontrollü dağıtır ve boru hizasını korumaya yardımcı olur. Kaide tek başına izolasyon sağlamaz; uygun izolatör ve bağlantı detaylarıyla birlikte sistem oluşturur.
Esnek bağlantılar neden önemlidir?
Doğru seçilmiş izolatörlerin yanından geçen rijit bir boru bütün sistemi kısa devre edebilir. Pompa ve chiller bağlantılarında esnek kompansatörler; fan ve klima santrallerinde esnek kanal parçaları; jeneratörde egzoz körüğü ve uygun kablo payı gerekir. Bu elemanlar eksen kaçıklığını gizlemek için değil, hareketi zorlamadan karşılamak için doğru yönde ve uzunlukta uygulanmalıdır.
Sık yapılan hatalar
Tüm ayakların aynı yükü taşıdığı varsayımı, izolatörlerin sıkılarak işlevsiz bırakılması, kaidenin döşemeye temas etmesi ve çevrede unutulan rijit tesisat bağlantıları en sık karşılaşılan sorunlardır. Çok yumuşak ürün seçmek de her zaman daha iyi değildir; aşırı hareket, hizalama sorunu veya rezonans riski doğurabilir.
Uygulama nasıl doğrulanır?
Montaj öncesinde kaynak çalışırken başlangıç koşulu kaydedilir. Uygulama sonrasında aynı çalışma rejiminde, aynı sensör yönü ve benzer arka plan koşuluyla ölçüm tekrarlanır. İzolatör sehimlerinin projeye yakın olması, kaidenin çevreye temas etmemesi ve esnek bağlantıların gerilimsiz durması görsel olarak kontrol edilir. Değerlendirme yalnız tek bir toplam değerle değil, frekans bantları ve çalışma senaryosuyla yapılır.
